Isolierte DC/DC Auf-/Abwärtswandler

Universell einsetzbar, flexibel, robust, exzellente Performance – das Portfolio von Demke Electronic mit isolierten, zumeist galvanisch getrennten DC/DC Auf- und Abwärtswandler bis 600W Leistung ist umfangreich. Getrennte DC/DC Auf- und Abwärtswandler sind der 300er und 700er Serie zugeordnet und besonders hervorzuheben gilt die Flexibilität bei gleichzeitig höchstem Wirkungsgrad mit 1:10 Ultraweitbereichseingang.

Dank der universellen Designs und des diskreten Aufbaus heben sich unsere getrennten DC/DC-Auf- und Abwärtswandler mit ihrem bis zu 1:10 Ultraweitbereichseingangs von anderen Geräten ab und sind vielseitig einsetzbar.

Alle Geräte haben exzellente mechanische und elektrische Eigenschaften. Unsere DC/DC Wandler sind äusserst robust und langzeitstabil. Mit Hilfe von integrierten EMV Ein- und Ausgangsfiltern beschränken wir die Restwelligkeit von Strom und Spannung auf ein Mindestmass. Sämtliche galvanisch getrennten DC/DC Auf- und Abwärtswandler erfüllen gängige Industrienormen, teilweise sogar die Haushalts EMV-Norm nach EN55022-B.

Selbstverständlich sind unsere isolierten Demke DC-Transformer bei Umgebungstemperaturen von -40°C bis +85°C vollumfänglich einsetzbar und über den gesamten spezifizierten Temperaturbereich leerlauf- und kurzschlussfest. Unsere isolierten DC/DC Buck-Boost Spannungswandler können daher bestens als Batterieladewandler eingesetzt werden. Hoch kapazitive Lasten werden kompromisslos dank der Buck-Boost-Stufe geregelt.

Der Leistungsausweis wird durch die hohe spezifische Leistung mit einem sehr hohen Wirkungsgrad abgerundet.

Der Polyurethan Verguss schützt die Baugruppe vor Umwelteinflüssen und verteilt die im Betrieb entstehende Verlustwärme homogen über das gesamte Gerät, sodass eine passive Wärmeableitung über den Gehäuseboden in den meisten Fällen ausreichend ist.

Eine Auswahl an galvanisch getrennten DC/DC-Abwärtswandlern haben wir aufgelistet. Sollte das passende Produkt nicht aufgelistet sein, werfen sie bitte einen Blick auf unsere DC-Master der 300, 700 - Serie und konfigurieren sich ihren DC/DC-Wandler am besten selbst.

Produktmerkmale gelistete DC/DC Auf-/Abwärtswandler mit Trennung

  • Leistungsbereich aktuell bis 600W
  • Ultraweiter Eingangsspannungsbereich von 7V bis 160V und mehr
  • Ausgangsspannungen von 5V bis 100V und mehr
  • Bipolare Ausgangsspannungen mit unsymmetrischer Lastverteilung oder auch als Spannungsverdopplung
  • Exzellente CC/CV Ladekennlinie
  • Kundenspezifische Anpassungen möglich
  • Wärmeableitung passiv über Gehäuse
  • Wandmontage und Printmontage

Derzeitige Anwendungen

  • 12V Stromversorgung in Gabelstaplern und FTS
  • 19V in mobilen EDV-Sytemen
  • 24V Stromversorgung in Gabelstaplern, FTS und vielen mehr
  • 13.8V, 27V, 28V, 29V bis 50.2V als Backup-Batterie Ladewandler
  • Universell einsetzbar dank Ultraweitbereichseingang von 1:10

Übersicht DC/DC Auf-/Abwärtswandler isoliert

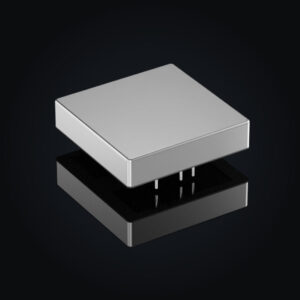

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 331-24-SD mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 9V bis 36V

331-24-SD

Vin: 9 ... 36 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

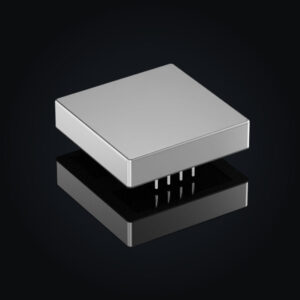

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 331A3-24x28-SD mit Ausgangsspannung 24.0V, 30 Watt und Eingangsspannungsbereich 9V bis 36V

331A3-24x28-SD

Vin: 9 ... 36 VDC
Vout / Max. Current: 24.0 VDC / 1.2 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 334A2-24-SD mit Ausgangsspannung 24.0V, 72 Watt und Eingangsspannungsbereich 22V bis 160V

334A2-24-SD

Vin: 22 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 3.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 334W-12-SD mit Ausgangsspannung 12.0V, 50 Watt und Eingangsspannungsbereich 16V bis 160V

334W-12-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: 12.0 VDC / 4.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 334W-19-SD mit Ausgangsspannung 19.0V, 60 Watt und Eingangsspannungsbereich 16V bis 160V

334W-19-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: 19.0 VDC / 3.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 334W-24-SD mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 16V bis 160V

334W-24-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

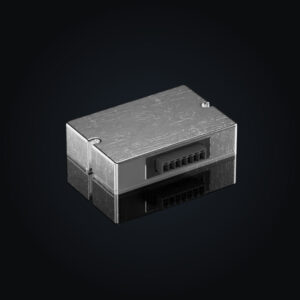

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 334W-24024-SD mit Ausgangsspannung 24.0V bipolar oder 48Volt 50 Watt und Eingangsspannungsbereich 16V bis 160V

334W-24024-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: ±24.0 VDC / ±1.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 335-24 mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 22V bis 100V

335-24

Vin: 22 ... 100 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 337-13.8-SD mit Ausgangsspannung 13.8V, 80 Watt und Eingangsspannungsbereich 22V bis 80V

337-13.8-SD

Vin: 22 ... 80 VDC
Vout / Max. Current: 13.8 VDC / 6.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 343L-12-SD mit Ausgangsspannung 12.0V, 60 Watt und Eingangsspannungsbereich 9V bis 60V

343L-12-SD

Vin: 9 ... 60 VDC
Vout / Max. Current: 12.0 VDC / 5.0 ADC

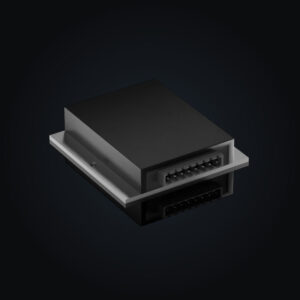

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 344-24 mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 22V bis 160V

344-24

Vin: 22 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 344-24-SD mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 22V bis 160V

344-24-SD

Vin: 22 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 344C-24-SD mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 22V bis 160V

344C-24-SD

Vin: 22 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 344DH-13.8 mit Ausgangsspannung 13.8V, 70 Watt und Eingangsspannungsbereich 22V bis 160V

344DH-13.8

Vin: 22 ... 160 VDC
Vout / Max. Current: 13.8 VDC / 5.0 ADC

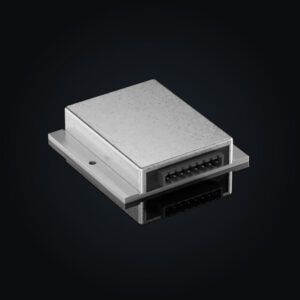

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 344DH-24 mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 22V bis 160V

344DH-24

Vin: 22 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 344W-24-SD mit Ausgangsspannung 24.0V, 50 Watt und Eingangsspannungsbereich 16V bis 160V

344W-24-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 2.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 345DH-24-SD mit Ausgangsspannung 24.0V, 100 Watt und Eingangsspannungsbereich 22V bis 100V

345DH-24-SD

Vin: 22 ... 100 VDC
Vout / Max. Current: 24.0 VDC / 4.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 347W-5.6-SD mit Ausgangsspannung 5.6V, 30 Watt und Eingangsspannungsbereich 16V bis 63V

347W-5.6-SD

Vin: 16 ... 63 VDC
Vout / Max. Current: 5.6 VDC / 5.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 354W1-24-SD mit Ausgangsspannung 24.0V, 90 Watt und Eingangsspannungsbereich 16V bis 160V

354W1-24-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 3.8 ADC

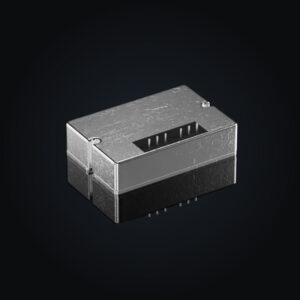

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 354W1-24024-SD mit Ausgangsspannung 24.0V bipolar oder 48Volt 90 Watt und Eingangsspannungsbereich 16V bis 160V

354W1-24024-SD

Vin: 16 ... 160 VDC
Vout / Max. Current: ±24.0 VDC / ±3.8 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 355W1-12.3-SD mit Ausgangsspannung 12.3V, 100 Watt und Eingangsspannungsbereich 16V bis 100V

355W1-12.3-SD

Vin: 16 ... 100 VDC
Vout / Max. Current: 12.3 VDC / 8.0 ADC

isolierter DC/DC Typ DC-Transformer 364W1-15015-SDB1 mit Ausgangsspannung 15.0V bipolar oder 30Volt 120 Watt und Eingangsspannungsbereich 16V bis 160V

364W1-15015-SDB1

Vin: 16 ... 160 VDC
Vout / Max. Current: ±15.0 VDC / ±8.0 ADC

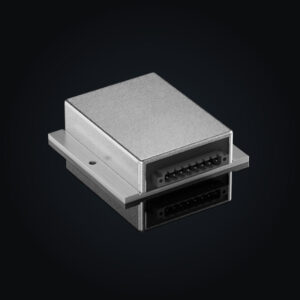

isolierter DC/DC Abwärtswandler Typ DC-Transformer 364W2-15015-SDB1 mit Ausgangsspannung 15.0V bipolar oder 30Volt 120 Watt und Eingangsspannungsbereich 16V bis 160V

364W2-15015-SDB1

Vin: 16 ... 160 VDC
Vout / Max. Current: ±15.0 VDC / ±8.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 365DH-27-SD mit Ausgangsspannung 27.0V, 200 Watt und Eingangsspannungsbereich 22V bis 100V

365DH-27-SD

Vin: 22 ... 100 VDC
Vout / Max. Current: 27.0 VDC / 8.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 367-13.8-SD mit Ausgangsspannung 13.8V, 200 Watt und Eingangsspannungsbereich 30V bis 80V

367-13.8-SD

Vin: 30 ... 80 VDC
Vout / Max. Current: 13.8 VDC / 14.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 367-28-SD mit Ausgangsspannung 28.0V, 200 Watt und Eingangsspannungsbereich 30V bis 80V

367-28-SD

Vin: 30 ... 80 VDC
Vout / Max. Current: 28.0 VDC / 7.5 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 367DH-27-SDB4 mit Ausgangsspannung 27.0V, 200 Watt und Eingangsspannungsbereich 24V bis 80V

367DH-27-SDB4

Vin: 24 ... 80 VDC
Vout / Max. Current: 27.0 VDC / 8.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 729-24-SD mit Ausgangsspannung 24.0V, 450 Watt und Eingangsspannungsbereich 12V bis 16V

729-24-SD

Vin: 12 ... 16 VDC
Vout / Max. Current: 24.0 VDC / 18.5 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 729-57-ON mit Ausgangsspannung 57.0V, 450 Watt und Eingangsspannungsbereich 12V bis 32V

729-57-ON

Vin: 12 ... 32 VDC
Vout / Max. Current: 57.0 VDC / 8.4 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 729-57-SD mit Ausgangsspannung 57.0V, 450 Watt und Eingangsspannungsbereich 12V bis 16V

729-57-SD

Vin: 12 ... 16 VDC
Vout / Max. Current: 57.0 VDC / 8.4 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 729L-24-SD mit Ausgangsspannung 24.0V, 450 Watt und Eingangsspannungsbereich 9V bis 16V

729L-24-SD

Vin: 9 ... 16 VDC
Vout / Max. Current: 24.0 VDC / 18.5 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 739-113-SD mit Ausgangsspannung 113.0V, 500 Watt und Eingangsspannungsbereich 22V bis 36V

739-113-SD

Vin: 22 ... 36 VDC
Vout / Max. Current: 113.0 VDC / 4.5 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 755-24-SD mit Ausgangsspannung 24.0V, 450 Watt und Eingangsspannungsbereich 18V bis 110V

755-24-SD

Vin: 18 ... 110 VDC
Vout / Max. Current: 24.0 VDC / 19.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 755-48-SD mit Ausgangsspannung 48.0V, 500 Watt und Eingangsspannungsbereich 18V bis 110V

755-48-SD

Vin: 18 ... 110 VDC
Vout / Max. Current: 48.0 VDC / 10.5 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 757-24-SD mit Ausgangsspannung 24.0V, 600 Watt und Eingangsspannungsbereich 18V bis 70V

757-24-SD

Vin: 18 ... 70 VDC
Vout / Max. Current: 24.0 VDC / 25.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 757-27-SDB4 mit Ausgangsspannung 27.0V, 600 Watt und Eingangsspannungsbereich 19V bis 70V

757-27-SDB4

Vin: 19 ... 70 VDC
Vout / Max. Current: 27.0 VDC / 22.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 757-28-SD mit Ausgangsspannung 28.0V, 700 Watt und Eingangsspannungsbereich 19V bis 70V

757-28-SD

Vin: 19 ... 70 VDC
Vout / Max. Current: 28.0 VDC / 25.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 757-48-SD mit Ausgangsspannung 48.0V, 700 Watt und Eingangsspannungsbereich 19V bis 70V

757-48-SD

Vin: 19 ... 70 VDC
Vout / Max. Current: 48.0 VDC / 15.0 ADC

isolierter DC/DC Auf- und Abwärtswandler Typ DC-Transformer 764-24-SD mit Ausgangsspannung 24.0V, 500 Watt und Eingangsspannungsbereich 40V bis 160V

764-24-SD

Vin: 40 ... 160 VDC
Vout / Max. Current: 24.0 VDC / 21.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 767-13.8-SD mit Ausgangsspannung 13.8V, 400 Watt und Eingangsspannungsbereich 30V bis 80V

767-13.8-SD

Vin: 30 ... 80 VDC
Vout / Max. Current: 13.8 VDC / 34.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 767UH-13.8-SD mit Ausgangsspannung 13.8V, 400 Watt und Eingangsspannungsbereich 30V bis 110V

767UH-13.8-SD

Vin: 30 ... 110 VDC
Vout / Max. Current: 13.8 VDC / 34.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 767UH-24-SD mit Ausgangsspannung 24.0V, 500 Watt und Eingangsspannungsbereich 30V bis 110V

767UH-24-SD

Vin: 30 ... 110 VDC
Vout / Max. Current: 24.0 VDC / 21.0 ADC

isolierter DC/DC Abwärtswandler Typ DC-Transformer 767UH-27.6-SD mit Ausgangsspannung 27.6V, 500 Watt und Eingangsspannungsbereich 30V bis 110V

767UH-27.6-SD

Vin: 30 ... 110 VDC
Vout / Max. Current: 27.6 VDC / 18.0 ADC
